Comprendre les composants d'un phare : un guide complet

Conduire de nuit ou par temps de brouillard épais devient dangereux lorsque les phares de votre voiture ne fonctionnent pas correctement.

Pour de nombreux conducteurs, le problème ne vient pas de l'ampoule elle-même, mais d'une pièce endommagée ou défectueuse. à l'intérieur du bloc optique.

Comprendre les parties d'un phare vous aide à identifier rapidement les problèmes, déterminer si une réparation ou un remplacement complet est nécessaire, et choisir le bon fournisseur de pièces de rechange assemblage de phare.

Dans ce guide, nous expliquons :

• Quelles sont les parties d'un phare ?
• Comment fonctionne un bloc optique de phare ?
• Quelles sont les pièces de phares qui tombent le plus souvent en panne ?
• et si les composants individuels des phares peuvent être remplacés

Nous allons découvrir les principaux composants d'un phare et son rôle dans la production de la lumière qui a rendu la conduite de nuit plus sûre. Attachez vos ceintures, et explorons ensemble son fonctionnement interne. Ces merveilles lumineuses !

Qu'est-ce qu'un bloc optique de phare ?

Un helumière L'ensemble phare, communément appelé phare, est un composant essentiel d'un véhicule. Il est monté à l'avant pour éclairer la route devant.

Ces feux sont essentiels pour permettre au conducteur de bien voir la route, notamment la nuit ou par faible visibilité, par exemple en cas de brouillard, de pluie ou de neige.

Cette distinction est importante, car l'efficacité du phare est directement liée à sa conception et à sa fonctionnalité.

L’importance des phares va au-delà de la simple fourniture de lumière ; ils sont un élément de sécurité essentiel de tout véhiculeVoici pourquoi ils sont essentiels :

• uniforme:Les phares éclairent la route devant, permettant aux conducteurs de voir les obstacles, les piétons et les autres véhicules dans l'obscurité.
• Visibilité pour les autres:Ils garantissent que votre véhicule est visible par les autres conducteurs, réduire les risques de collisions.
• Navigation:Les phares aident à naviguer dans les courbes, les creux et les terrains accidentés en éclairant le chemin.
• Signalisation: Les phares, en particulier feux de route et feux de brouillard, sont utilisés pour signaler aux autres conducteurs votre présence ou pour communiquer dans des conditions défavorables.

Sans phares en état de marche, conduire la nuit ou dans des conditions météorologiques difficiles est dangereux. mauvaises conditions météorologiques Ce serait extrêmement dangereux.

Ils sont conçus pour fournir la quantité de lumière adéquate au bon angle afin d'assurer la visibilité du conducteur et des autres passagers. Les usagers de la route restent en sécurité. Veillez à ce que vos phares soient bien entretenus et correctement aligné est crucial pour une conduite sûre.

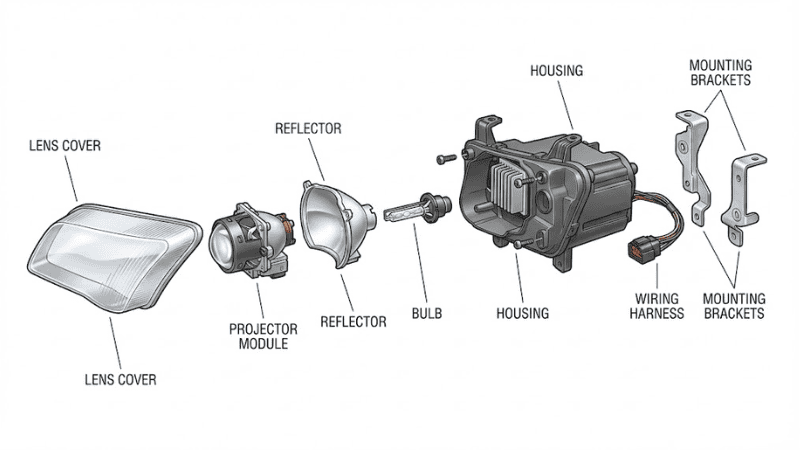

Les composants principaux d'un ensemble de phare

Les phares sont des éléments essentiels du système d'éclairage d'un véhicule. Ils comprennent plusieurs composants vitaux qui fonctionnent ensemble pour fournir un éclairage adéquat. Voici une description simplifiée de chaque composant et de sa fonction :

Ampoule

L'ampoule est la source lumineuse d'un phare. Elle produit un faisceau lumineux qui éclaire la route. Différents types d'ampoules, comme l'halogène, Phares à LED ou HID, affecte la luminosité et la couleur de la lumière.

Fils électriques

Ces câbles acheminent le courant électrique de la source d'alimentation du véhicule jusqu'à l'ampoule, garantissant ainsi que celle-ci reçoive la puissance nécessaire pour produire de la lumière. Dans les véhicules modernes, ces câbles alimentent également les moteurs, les capteurs, les panneaux mobiles, etc.

Verre réfléchissant

Le verre réfléchissant, souvent présent à l'intérieur du bloc optique, contribue à diriger et à concentrer la lumière provenant du phare. ampoule dans un faisceau spécifiqueIl concentre les rayons lumineux diffusés par l'ampoule du phare et les oriente dans une seule direction.

Verre de protection ou lentilles de protection en plastique

Il s'agit de la couche extérieure du phare. protège les composants internes de la poussière, des débris et des intempéries. La surface de protection contribue également à garantir que le faisceau lumineux est correctement projeté et ne se disperse pas inutilement.

1. Boîtier de phare

Types de blocs optiques de phares : à réflecteur ou à projecteur

Boîtier de réflecteur :

Avant 1985, la conception standard des phares de véhicules était un boîtier de réflecteurCe boîtier est constitué d'une surface réfléchissante placée derrière l'ampoule, appelée réflecteur. Ce dernier dirige et distribue la lumière.

Le réflecteur garantit que la lumière émise par l'ampoule est réparties uniformément sur la route. Une ampoule classique émet des rayons dans toutes les directions, ce qui signifie qu'elle éclaire tout ce qui l'entoure, mais la luminosité reste insuffisante.

En faisant rebondir la lumière sur sa surface incurvée, le réflecteur crée un faisceau focalisé, plus lumineux et bien plus pratique que l'ampoule elle-même. Cette conception a été adapté à son époque, offrant un moyen fiable d'éclairer la route. Cependant, il a depuis été largement remplacé par des technologies de phares plus avancées.

• Avantages :
  • Simplicité et rentabilité.
  • Large zone de couverture.
• Limitations:
  • Contrôle de la lumière moins précis par rapport au boîtier du projecteur.
  • Peut provoquer un éblouissement pour les conducteurs venant en sens inverse.
• Applications communes: Véhicules plus anciens et modèles économiques.

Boîtier du projecteur :

Le boîtier de projecteur, introduit dans les années 1980, est devenu la norme dans les voitures les plus récentes. Cette conception utilise un système de lentille de protection dédié appelé projecteur pour créer un faisceau lumineux net et bien défini.

La lentille du projecteur focalise la lumière émise par l'ampoule, ce qui permet d'obtenir un éclairage plus contrôlé et plus précis. modèle de faisceau par rapport aux conceptions de réflecteurs antérieures.

Ce contrôle amélioré améliore la visibilité et réduit l'éblouissement pour les conducteurs venant en sens inverseLa concentration lumineuse par la lentille interne est plus efficace que celle d'un réflecteur. Les phares projecteurs offrent une meilleure répartition de la lumière et éclairent plus efficacement, améliorant ainsi la sécurité et les performances de conduite.

• Avantages :
  • Rendement lumineux précis avec une dispersion minimale.
  • Éblouissement réduit pour les autres conducteurs.
  • Esthétique améliorée.
• Limitations:
  • Coût légèrement plus élevé.
• Applications communes: Voitures récentes, véhicules de luxe et modèles performants.

Quand les bons logements deviennent mauvais

Problèmes communs:

• Boîtier fissuré après des collisions mineures
• Humidité ou condensation à l'intérieur du phare
• Les pattes de fixation cassées provoquent désalignement

Signes courants de dommages

Les blocs optiques de phares sont soumis à rude épreuve. Les problèmes les plus courants sont : lentilles fissurées à cause de pierres ou de pattes de fixation cassées qui font vaciller la lampe.

Humidité et condensation

Si vous voyez de l'eau ou du brouillard à l'intérieur du lentille de phareLe joint est défectueux. Cette humidité va détruire le revêtement réfléchissant interne. Malheureusement, il est généralement impossible de remplacer uniquement le joint ; il faut remplacer l'ensemble. assemblage de phare est la seule solution permanente.

Sélection des matériaux pour le boîtier des phares

Le boîtier du phare maintient les ampoules en toute sécurité dans la carrosserie du véhicule tout en les protégeant des éléments extérieursLes matériaux des boîtiers de phares varient en fonction de leurs exigences fonctionnelles et esthétiques.

Matériaux utilisés:

• Plastique (Polycarbonate)Ce matériau est couramment utilisé en raison de sa légèreté et de sa résistance aux chocs. Économique et malléable, il se prête à la fabrication de formes complexes, ce qui en fait un choix populaire pour la conception des phares modernes.
• Le verre:Bien que traditionnel et connu pour sa clarté, le verre est moins courant aujourd'hui car il est plus lourd et plus fragile par rapport aux alternatives en plastique.
• Matériaux composites:Les véhicules haut de gamme utilisent souvent des matériaux composites, tels que les polymères renforcés de fibres de carbone. Ils entrent dans la composition des phares. assemblages légers et durable.

Considérations sur la conception:

• Esthétique:Bien que les verres transparents soient la norme, certains modèles intègrent des verres texturés ou à motifs pour améliorer l'attrait visuel.
• Scellage:Une étanchéité efficace est essentielle pour empêcher l'humidité et la poussière de pénétrer dans le boîtier, ce qui peut affecter les performances des phares.
• Ajustements d'alignement:De nombreux boîtiers de phares comprennent des dispositions pour ajustements d'alignement mineurs à l'arrière, permettant un alignement précis des phares pour assurer un éclairage optimal.

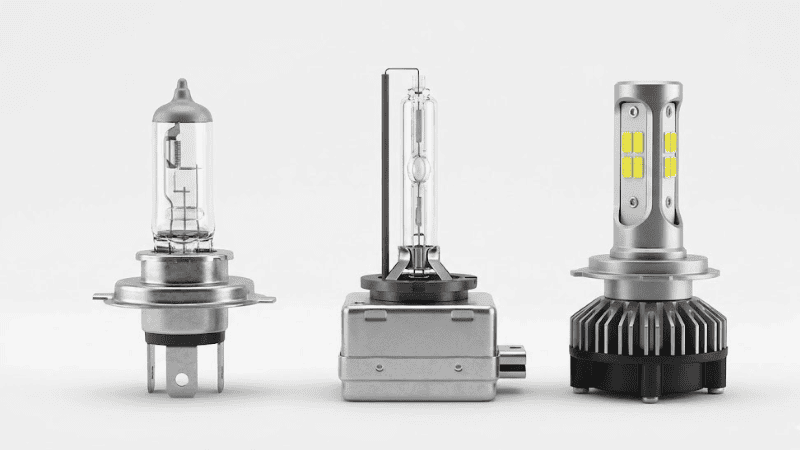

2. Ampoules de phares

Les phares sont les élément central d'un système de pharesLes systèmes de phares suivants sont les plus populaires et les plus utilisés.

Phares halogènes

Les phares halogènes utilisent un filament de tungstène enfermé dans une capsule de verre remplie de gaz halogène pour accroître leur efficacité et leur durée de vie. Un courant électrique traverse le matériau et le chauffe, produisant ainsi une lumière chaude et jaunâtre.

Ces ampoules ont généralement une durée de vie comprise entre 500 et 500 heures. 1,000 heures et ont un indice Kelvin d'environ 3,200 3,500 XNUMX à XNUMX XNUMX XNUMX. Le rendement lumineux est d'environ 700 1,200 à XNUMX XNUMX lumens, en fonction de la type d'ampoule spécifique.

Ampoules HID (décharge à haute intensité)

Ampoules HID (décharge à haute intensité) générer de la lumière en créant un arc électrique entre deux électrodes à l'intérieur d'une chambre remplie de gaz xénon.

Cette méthode permet d'obtenir une lumière beaucoup plus intense que celle des ampoules halogènes, dont la durée de vie est de 2,000 à 3,000 heures. Phares HID offrent une lumière blanche bleutée plus brillante avec une plage Kelvin généralement comprise entre 4,300K et 6,000K et produire entre 3,000 5,000 et XNUMX XNUMX lumens pour un éclairage supérieur.

Phares à LED (diode électroluminescente)

Phares à LED (diode électroluminescente) utilisent un semi-conducteur qui émet de la lumière lorsqu'il est traversé par un courant électrique. Ils sont très efficaces, produisent très peu de chaleur et ont une durée de vie exceptionnelle, pouvant atteindre 1 000 m. 30,000 à 50,000 heures.

Les phares à LED produisent généralement une lumière blanche brillante avec une plage de températures de couleur de Kelvin de 5,000K à 6,500K et offre autour 2,000 4,000 à XNUMX XNUMX lumens, offrant une excellente visibilité avec une consommation d'énergie réduite.

Si vous êtes un passionné, vous pourriez aussi bien garder un œil sur Phares laserIl s’agit d’une technologie relativement nouvelle, mais elle promet des performances et une efficacité supérieures à celles des autres ampoules.

Importance d'un entretien adéquat des ampoules de phares

Inspection et entretien réguliers Des ampoules de phares neuves sont essentielles pour garantir une conduite en toute sécurité. En vérifiant régulièrement vos phares, vous pouvez prévenir les pannes. feux de route clignotants, des ampoules de clignotants grillées, et feux de freinage défectueux.

Un entretien régulier des phares de votre voiture garantit non seulement que votre véhicule reste visible pour les autres, mais vous protège également des dangers potentiels.

Comment savoir si l'ampoule est défectueuse ?

Si un phare est faiblement allumé ou complètement éteint alors que la lentille est claire et sèche, l'ampoule est généralement la seule pièce à remplacer.

L'ampoule peut-elle être remplacée séparément ?

Oui. Les ampoules de phares sont la pièce de phare la plus fréquemment remplacée et il n'est pas nécessaire de remplacer l'ensemble du bloc optique.

3. Lentille de phare

Sélection de matériaux pour les lentilles de protection

Les lentilles de protection des phares sont disponibles en deux matériaux principaux : verre et plastique, chacune avec des caractéristiques et des applications distinctes.

Le verre était traditionnellement utilisé comme ahLe matériau de la lentille de protection du phare offre une clarté optique exceptionnelle et une grande résistance aux rayures. Les lentilles en verre offrent une surface sans traces ni bulles, ce qui garantit une excellente transparence.

Cependant, elles présentent des limitations notables : leur poids et leur fragilité face aux chocs les rendent moins durables et plus difficiles à manipuler. Ces lentilles étaient courantes dans les anciens systèmes de phares. Les lentilles en verre présentent Optique à dispersion plus importante que les lentilles en plastique.

De nos jours, les lentilles de protection des phares modernes sont principalement fabriquées en plastique, en particulier polycarbonate (PC)Le polycarbonate est devenu le matériau de choix pour Blocs optiques modernes. Il est extrêmement résistant aux chocs et idéal pour une utilisation automobile. De plus, il est beaucoup plus léger que le verre, ce qui réduit le poids total du véhicule.

De plus, les lentilles en plastique permettent tolérances de production plus petites qui permettent une fabrication plus précise. Dans les véhicules modernes, les verres en polycarbonate sont souvent utilisés dans diverses applications, comme les verres intérieurs pour feux de croisement et feux de route (bi-xénon) et phares antibrouillard.

Ces lentilles de protection transparentes, sans éléments optiques, protéger principalement les lumières de la saleté et des conditions climatiques difficiles.

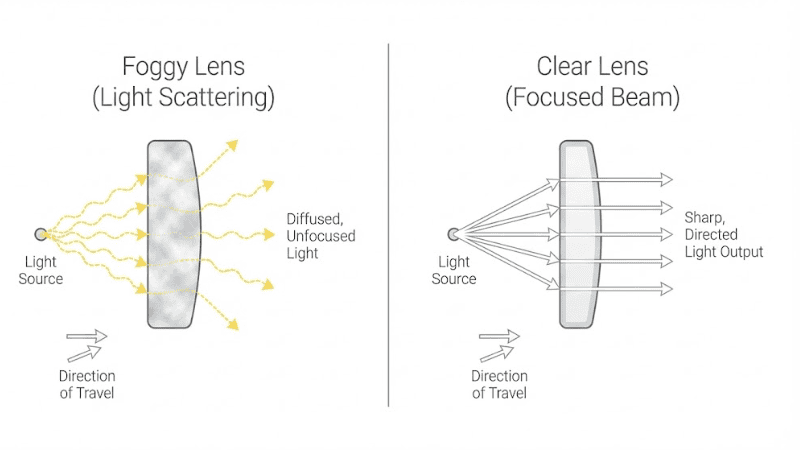

Importance de la clarté des lentilles des phares

Les lentilles de phares transparentes assurent un éclairage adéquat et une conduite sûre. Avec le temps, les lentilles peuvent devenir nuageux ou brumeux en raison de l'exposition aux UV et de facteurs environnementaux tels que poussière, pluie, brouillard, etc.

Une lentille floue réduit le rendement lumineux et la visibilitéParfois, il peut sembler que l'ampoule de votre phare de voiture ne fonctionne pas correctement ou devient plus faible, mais cela peut en fait être dû à la lentille.

La buée sur la lentille nuit également à la capacité du conducteur à voir la route et rend le véhicule moins visible pour les autres, augmentant ainsi le risque d'accidents. Pensez à essuyer la lentille avec un chiffon sec de temps en temps.

Problèmes communs

• Verres embués ou jaunis par exposition aux UV
• Les rayures réduisent le flux lumineux
• Fuites d'eau dues à des joints défectueux

Comment savoir s'il est endommagé

Si la lentille apparaît trouble ou jaunâtre et que le flux lumineux est réduit même avec une ampoule neuve, le problème vient de la lentille.

Peut-on le remplacer séparément ?

Sur certains véhicules, la lentille peut être réparée ou remplacée. Cependant, sur de nombreuses voitures modernes, il est nécessaire de remplacer l'ensemble du bloc optique.

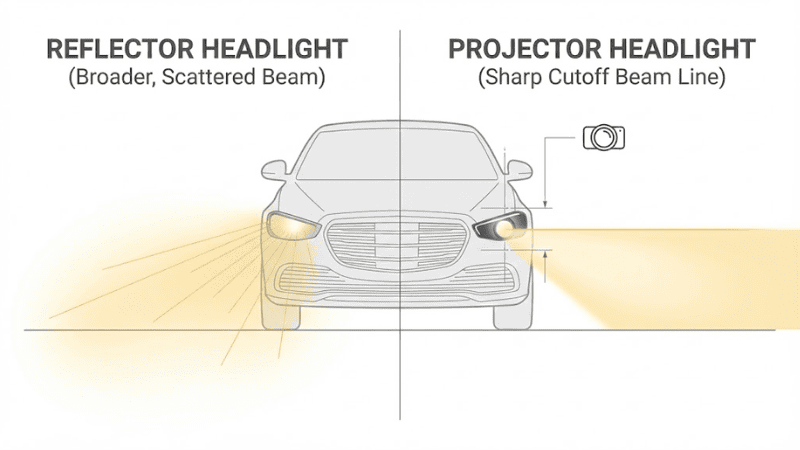

4. Modules réflecteurs vs modules de projection

Matériau pour réflecteurs

Les réflecteurs des phares sont généralement fabriqués en thermoplastiques en raison de la grande précision de leur moulage. Des matériaux comme le polycarbonate (PC) et l'acrylique (PMMA) sont couramment utilisés.

Le polycarbonate est apprécié pour sa résistance aux chocs, sa clarté optique, sa légèreté et sa capacité à résister à des températures élevées, ce qui le rend idéal pour l'éclairage automobile.

Le PMMA, quant à lui, est connu pour ses haute clarté optique et résistance aux UV, qui conviennent aux applications où la transmission de la lumière et l'esthétique sont prioritaires.

Dans les situations de fortes contraintes thermiques, on peut utiliser l'aluminium ou le magnésium. Le silicone est utilisé dans les systèmes LED avancés pour sa flexibilité et sa résistance aux températures extrêmes.

Fonction et importance des modules de projection

Les modules de projection des phares d'aujourd'hui aident les propriétaires de voitures à atteindre modèles de faisceau précis avec un flux lumineux élevé collecté.

Ces modules permettent une distribution de la lumière plus ciblée, réduisant l'éblouissement pour les véhicules venant en sens inverse tout en éclairant plus efficacement la route devant soi.

Leur polyvalence permet d'intégrer une large gamme de modèles de phares. Grâce à eux, les fabricants peuvent mettre en œuvre des technologies d'éclairage avancées, telles que phares adaptatifs et des systèmes LED, adaptés aux conditions de conduite spécifiques et à l'esthétique du véhicule.

Ce qu'ils font:

Les réflecteurs et les projecteurs contrôlent tous deux la manière dont la lumière est dirigée sur la route.

Différence clé:

• Les réflecteurs diffusent la lumière largement mais peuvent provoquer des éblouissements.
• Les projecteurs créent un faisceau plus net et plus contrôlé

En cas de remplacement nécessaire :

En cas de dommage au réflecteur ou au projecteur, il est généralement nécessaire de remplacer l'ensemble du bloc optique.

5. Clignotants et autres composants

Fonction et importance de l'ampoule de clignotant

Ampoules de clignotants sont nécessaires pour signaler les changements de voie et les virages car elles contribuent à assurer la communication avec les autres conducteurs.

Un bloc optique comprend également le réflecteur, qui dirige la lumière ; le boîtier, qui protège les composants internes; et des supports de fixation, qui fixent l'ensemble au véhicule. Chaque composant joue un rôle essentiel dans le fonctionnement des phares et la sécurité du véhicule.

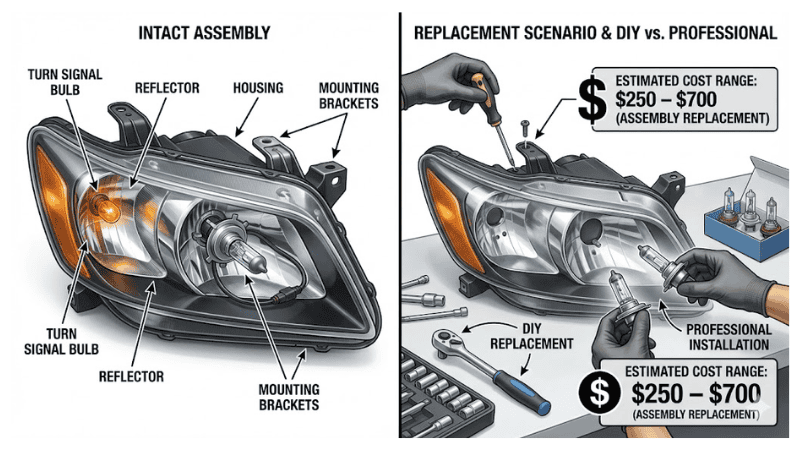

Remplacement de l'ensemble de phares

Combien coûte le remplacement d'un bloc optique de phare ?

Le coût du remplacement d'un bloc optique varie de 250 $ à 700 $, selon les ateliers. facturant jusqu'à 800 $ par Assemblage. Le coût total dépend des composants endommagés ou défectueux.

Les coûts de main-d'œuvre sont généralement inclus si Un garagiste effectue le remplacement. En fonction de la conception et du prix de l'ampoule de phare, du réflecteur de phare et des autres composants, l'ensemble du phare coût de remplacement peut fluctuer.

Faut-il opter pour un remplacement de phares soi-même ou professionnel ?

Un bricoleur possédant les connaissances et les outils appropriés peut remplacer l'éclairage automobile. Cependant, changer une ampoule de phare est une tâche complexe. plus complexe en raison de l'implication de composants supplémentaires tels que le réflecteur, le boîtier et les supports de montage.

Le remplacement par un professionnel garantit une installation et un alignement corrects, minimisant ainsi le risque de erreurs et problèmes de sécurité potentiels.

Comment choisir le bon bloc optique avant

Compatibilité des véhicules et comparaison entre les pièces d'origine et les pièces de rechange

Lors du remplacement d'un bloc optique, vérifiez l'année, la marque et le modèle de votre véhicule pour garantir la compatibilité. Les pièces d'origine (OE) et les pièces haut de gamme sont toutes deux compatibles. pièces de rechange offrir une qualité, un ajustement et une fonctionnalité équivalents.

Lorsque vous comparez les pièces d'origine (OE) et les pièces de rechange, tenez compte des détails suivants :

1. Qualité:Les pièces d'origine sont généralement fabriquées selon les spécifications du constructeur du véhicule, tandis que les pièces de rechange peuvent varier en qualité.
2. Montage: Les pièces d'origine sont conçues pour un ajustement parfait. Les pièces de rechange peuvent nécessiter des ajustements.
3. Garanties:Les pièces d'origine sont généralement accompagnées d'une garantie du constructeur du véhicule, tandis que les pièces de rechange peuvent avoir des conditions de garantie différentes.
4. Prix:Les pièces d'origine sont souvent plus chères, tandis que les pièces de rechange peuvent être plus rentables mais varient considérablement en prix.
5. Performances:Les pièces d'origine correspondent aux normes de performance d'origine du véhicule, tandis que les pièces de rechange peuvent offrir des caractéristiques de performance différentes.
6. Image de marque:Les pièces d'origine proviennent du fabricant d'origine du véhicule, tandis que les pièces de rechange proviennent de divers fabricants ayant des réputations différentes.

Conclusion

Le bloc optique est l'élément le plus important du système d'éclairage d'un véhicule. Son remplacement peut améliorer la visibilité sur les routes sombres et protéger les autres composants connectés.

Un effort de remplacement à faire soi-même peut vous faire économiser de l'argent en ce qui concerne les coûts de main-d'œuvre. Mais si vous conduisez un véhicule sophistiqué, le système plug-and-play n'est pas toujours la solution la plus simple.

Votre fournisseur de confiance pour les blocs optiques compatibles avec les équipements d'origine.

Que vous ayez affaire à des boîtiers fissurés, à des dégâts causés par l'humidité ou à des systèmes d'éclairage obsolètes, choisir le bon bloc optique est essentiel. Cela fait toute la différence en matière de sécurité, de performance et de fiabilité à long terme.

Carlightvision Fournit des ensembles de phares de rechange de qualité OEM et haut de gamme avec un ajustement vérifié, des faisceaux lumineux stables et un contrôle de qualité constant – auxquels font confiance les distributeurs, les ateliers et les marques automobiles du monde entier.

Contactez-nous à obtenir un support technique, une confirmation de compatibilité ou un devis compétitif adapté au modèle de votre véhicule ou aux besoins de votre projet.

FAQ sur les pièces de phares

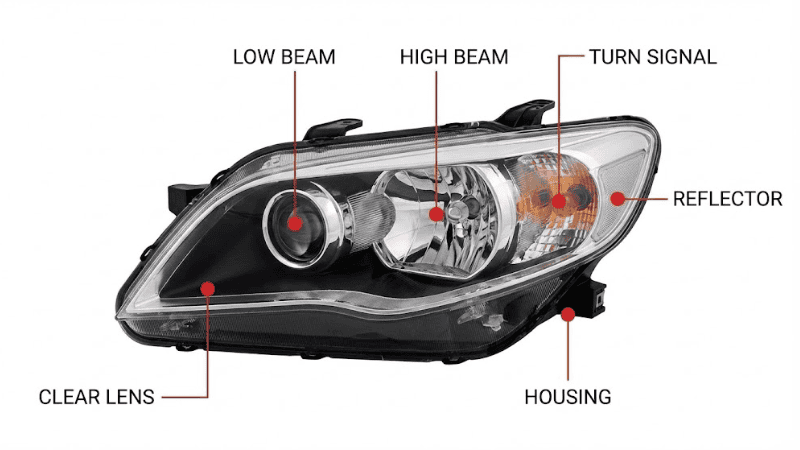

Q1 : Quelles sont les principales parties d'un phare ?

Un phare de voiture comprend généralement l'ampoule, la lentille, le boîtier, le réflecteur ou le projecteur, le câblage et les supports de fixation. Chaque élément influe sur l'intensité lumineuse et la zone éclairée sur la route.

Q2 : Comment savoir si le problème de mon phare vient de l'ampoule ou du bloc optique ?

Si un seul phare est défectueux et que la lentille est propre et sèche, il s'agit généralement de l'ampoule. Si les deux phares sont faibles, mal alignés ou présentent de l'humidité à l'intérieur, le problème vient probablement du bloc optique.

Q3 : Puis-je remplacer uniquement la lentille du phare ?

Parfois. Sur les véhicules anciens, la lentille peut être remplacée ou restaurée. Sur de nombreuses voitures modernes, la lentille est scellée au boîtier, ce qui nécessite souvent le remplacement de l'ensemble du phare.

Q4 : L’humidité à l’intérieur du phare est-elle un problème important ?

Oui. L'eau qui s'infiltre dans le phare endommage le réflecteur et les composants électriques. Une fois le joint défectueux, le remplacement complet du phare est généralement la seule solution durable.

Q5 : Les blocs optiques de rechange sont-ils aussi performants que les pièces d’origine ?

Les phares de rechange de haute qualité peuvent offrir les mêmes performances et la même qualité que les phares d'origine s'ils sont conçus spécifiquement pour votre modèle de véhicule. Vérifiez toujours la compatibilité avant d'acheter.
